Jenis-Jenis Penangkal Petir: Perbandingan Franklin, Faraday, dan ESE untuk Bangunan

Dalam dunia proteksi petir, tidak semua sistem penangkal petir bekerja dengan prinsip yang sama. Banyak pemilik gedung masih beranggapan bahwa semua penangkal petir itu serupa, padahal pemilihan jenis penangkal petir sangat menentukan tingkat perlindungan bangunan.

Secara umum, sistem penangkal petir eksternal yang paling banyak digunakan dapat dikelompokkan menjadi tiga jenis utama: metode Franklin, sistem Faraday, dan metode ESE (Early Streamer Emission). Masing-masing memiliki karakteristik, prinsip kerja, kelebihan, serta keterbatasan yang berbeda.

Artikel ini membahas perbandingan lengkap Franklin vs Faraday vs ESE, agar Anda dapat memahami sistem mana yang paling sesuai untuk bangunan Anda.

Mengapa Penting Memilih Jenis Penangkal Petir yang Tepat?

Petir bukan hanya kilatan cahaya di langit. Sambaran petir membawa energi listrik yang sangat besar dan dapat menimbulkan:

• Kerusakan struktural bangunan

• Kebakaran atap dan rangka

• Kerusakan sistem listrik dan elektronik

• Gangguan operasional fasilitas penting

Jenis penangkal petir yang dipilih harus mempertimbangkan:

• Bentuk dan tinggi bangunan

• Luas area yang akan dilindungi

• Fungsi bangunan (publik, industri, residensial)

• Kepatuhan terhadap standar teknis

Kesalahan memilih sistem dapat menyebabkan perlindungan tidak optimal, bahkan meskipun biaya instalasi sudah dikeluarkan cukup besar.

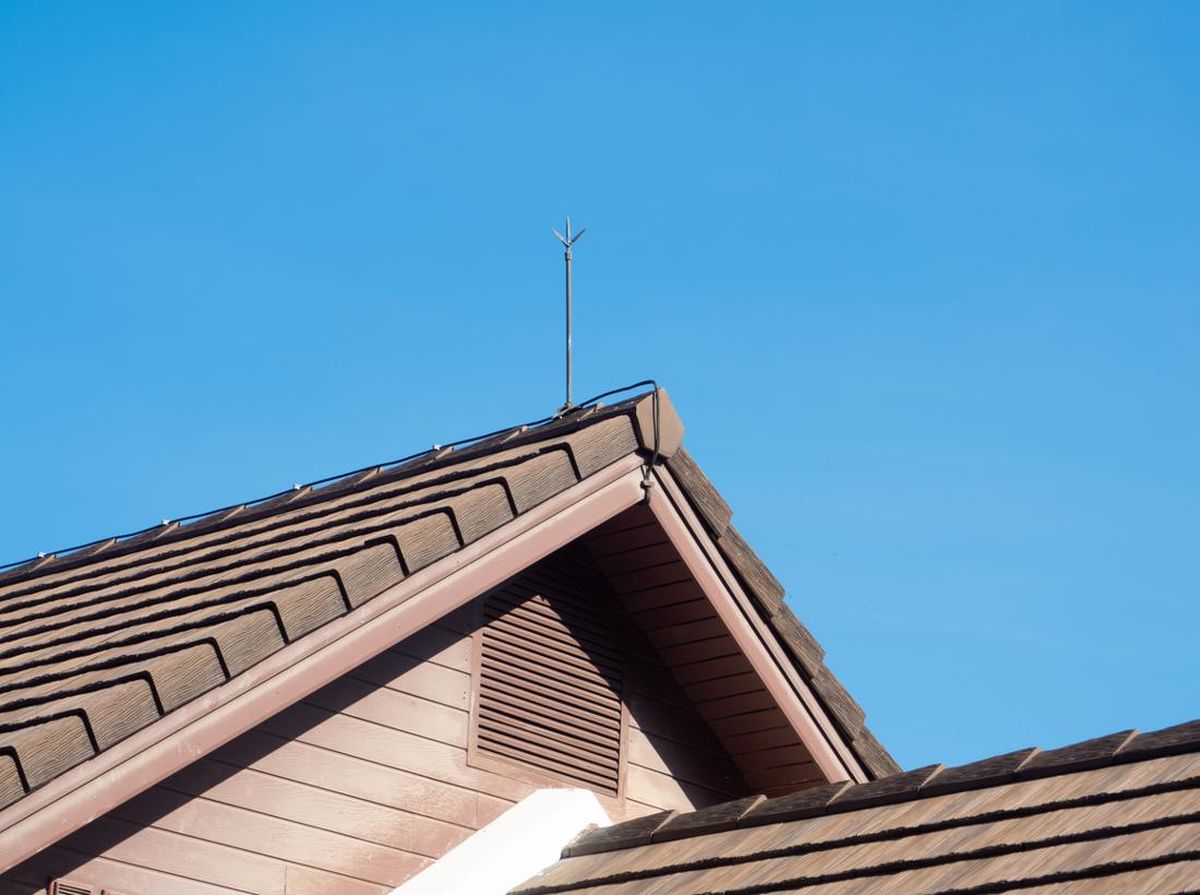

Penangkal Petir Metode Franklin

Prinsip Kerja Metode Franklin

Metode Franklin adalah sistem penangkal petir tertua dan paling klasik, namun masih banyak digunakan hingga saat ini. Prinsipnya sederhana: menyediakan titik sambaran tertinggi agar petir menyambar ke titik tersebut, bukan ke bangunan.

Air terminal (batang penangkal) dipasang di puncak bangunan, kemudian dihubungkan ke tanah melalui down conductor dan sistem grounding.

Ciri utama metode Franklin:

• Air terminal berbentuk batang vertikal

• Membentuk ruang proteksi berbentuk kerucut

• Sudut proteksi umumnya 45°–56°

• Jalur penyaluran petir bersifat pasif

Kelebihan Metode Franklin

• Desain sederhana dan mudah dipahami

• Biaya relatif ekonomis

• Sangat cocok untuk bangunan bertingkat dan atap runcing

• Diakui oleh standar SNI, IEC, dan NFPA

Keterbatasan Metode Franklin

• Area proteksi terbatas oleh sudut kerucut

• Untuk area luas, diperlukan beberapa titik air terminal

• Kurang optimal jika desain bangunan sangat kompleks

Metode ini banyak digunakan pada gedung perkantoran, kampus, pabrik, gudang, dan menara.

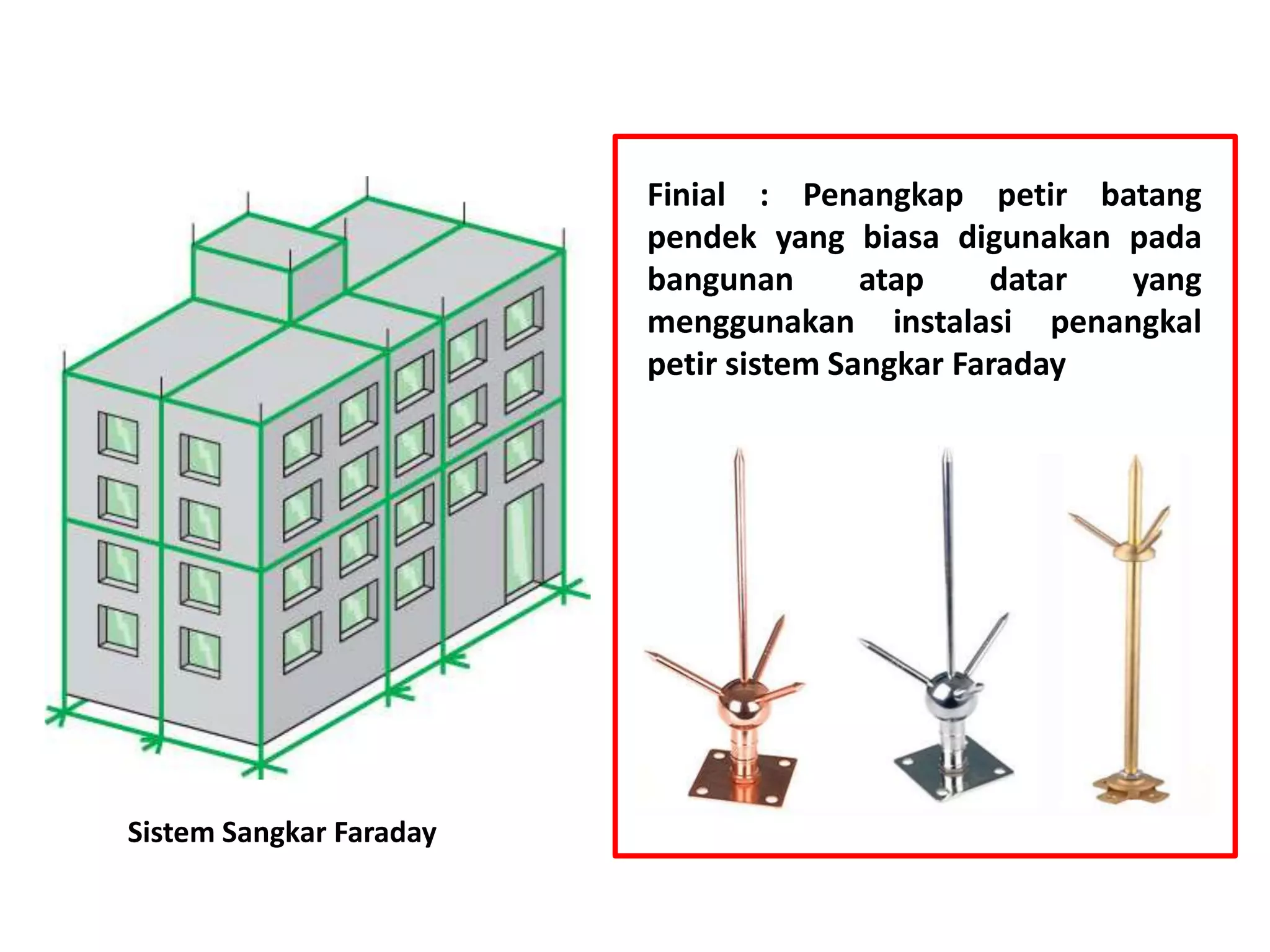

Penangkal Petir Sistem Faraday

Prinsip Kerja Sistem Faraday

Sistem Faraday bekerja dengan prinsip menyelubungi bangunan menggunakan jaringan konduktor, sehingga seluruh bangunan berada dalam “sangkar” listrik. Petir yang menyambar akan tersebar di jaringan konduktor tersebut dan langsung dialirkan ke tanah.

Ciri khas sistem Faraday:

• Menggunakan konduktor jala (mesh) di atap

• Down conductor tersebar di beberapa sisi bangunan

• Proteksi merata di seluruh permukaan bangunan

Kelebihan Sistem Faraday

• Perlindungan sangat menyeluruh

• Cocok untuk bangunan beratap datar

• Risiko titik lemah relatif kecil

• Banyak digunakan pada bangunan industri besar

Keterbatasan Sistem Faraday

• Biaya instalasi lebih tinggi

• Pemasangan lebih kompleks

• Kurang estetis jika tidak direncanakan sejak awal

Sistem Faraday sering diterapkan pada pabrik besar, gudang logistik, fasilitas militer, dan bangunan industri dengan atap datar luas.

Penangkal Petir Metode ESE (Early Streamer Emission)

Prinsip Kerja Metode ESE

Metode ESE menggunakan kepala penangkal khusus yang diklaim mampu memancarkan streamer lebih awal dibandingkan objek di sekitarnya. Dengan begitu, sambaran petir diarahkan lebih cepat ke terminal ESE.

Ciri utama metode ESE:

• Menggunakan air terminal aktif

• Klaim radius proteksi lebih luas

• Jumlah titik penangkal lebih sedikit

Kelebihan Metode ESE

• Jangkauan proteksi diklaim lebih luas

• Jumlah tiang penangkal lebih sedikit

• Tampilan instalasi lebih ringkas

Keterbatasan Metode ESE

• Masih menjadi perdebatan di kalangan akademik

• Tidak semua standar internasional menerimanya secara penuh

• Perhitungan proteksi tidak sesederhana metode konvensional

• Biaya perangkat relatif lebih mahal

Metode ESE banyak dipilih untuk area luas seperti lapangan terbuka, kawasan industri besar, dan area dengan keterbatasan titik pemasangan.

Perbandingan Franklin vs Faraday vs ESE

Tidak ada sistem yang benar-benar “paling unggul” untuk semua kondisi. Yang paling penting adalah kesesuaian dengan karakter bangunan dan analisis risiko petir.

Faktor Penentu Pemilihan Jenis Penangkal Petir

Sebelum menentukan pilihan, beberapa faktor berikut wajib dianalisis:

• Tinggi dan bentuk bangunan

• Luas area proteksi yang dibutuhkan

• Lingkungan sekitar (bangunan lebih tinggi atau tidak)

• Fungsi bangunan dan tingkat risiko

• Kepatuhan terhadap standar yang diwajibkan

➡️ Seluruh faktor ini dibahas secara sistematis dalam artikel pilar
perancangan instalasi penangkal petir eksternal metode Franklin, termasuk tahapan analisis risiko dan desain proteksi.

Kesalahan Umum dalam Memilih Jenis Penangkal Petir

Beberapa kesalahan yang sering terjadi:

• Memilih ESE hanya karena klaim radius besar

• Menggunakan Franklin untuk atap datar luas tanpa tambahan mesh

• Mengabaikan sistem grounding

• Tidak menghitung kebutuhan down conductor

• Tidak mengikuti standar teknis

Kesalahan tersebut dapat menyebabkan proteksi petir tidak bekerja optimal meskipun sistem sudah terpasang.

Penutup

Franklin, Faraday, dan ESE masing-masing memiliki keunggulan dan keterbatasan. Metode Franklin unggul dalam kesederhanaan dan keandalan, Faraday memberikan proteksi menyeluruh untuk bangunan luas, sedangkan ESE menawarkan solusi ringkas dengan pendekatan berbeda.

Pemilihan jenis penangkal petir tidak boleh berdasarkan tren atau klaim semata, melainkan harus melalui analisis teknis yang matang agar bangunan benar-benar terlindungi dari risiko sambaran petir.

🔗 INTERNAL LINK WAJIB (ke Artikel Pilar)

Gunakan anchor alami berikut di artikel:

perancangan instalasi penangkal petir eksternal secara teknikal dan sesuai standar

✅ FAQ SEO (People Also Ask – Google Friendly)

❓ Apa saja jenis penangkal petir yang umum digunakan?

Jenis penangkal petir yang umum digunakan adalah penangkal petir metode Franklin, sistem Faraday, dan penangkal petir ESE. Masing-masing memiliki prinsip kerja dan aplikasi yang berbeda.

❓ Apa perbedaan penangkal petir Franklin dan Faraday?

Penangkal petir Franklin menggunakan batang penangkap petir di titik tertinggi, sedangkan sistem Faraday menggunakan jaringan konduktor yang menyelimuti bangunan untuk memberikan proteksi menyeluruh.

❓ Apa itu penangkal petir ESE?

Penangkal petir ESE (Early Streamer Emission) adalah sistem proteksi petir yang menggunakan kepala terminal aktif yang diklaim mampu memancarkan streamer lebih awal untuk menarik sambaran petir.

❓ Penangkal petir mana yang paling aman untuk gedung?

Tidak ada satu jenis yang paling aman untuk semua kondisi. Pemilihan penangkal petir harus disesuaikan dengan tinggi bangunan, bentuk atap, luas area, dan hasil analisis risiko petir.

❓ Apakah penangkal petir ESE lebih efektif dari Franklin?

Efektivitas penangkal petir ESE masih menjadi perdebatan. Metode Franklin lebih luas diterima oleh standar SNI dan IEC, sedangkan ESE memiliki pendekatan berbeda dengan penerimaan standar yang lebih terbatas.

❓ Kapan sistem Faraday lebih direkomendasikan?

Sistem Faraday lebih direkomendasikan untuk bangunan dengan atap datar luas, pabrik besar, dan fasilitas industri yang membutuhkan proteksi petir merata di seluruh struktur.

❓ Apakah satu jenis penangkal petir bisa digunakan untuk semua bangunan?

Tidak. Setiap bangunan memiliki karakteristik dan tingkat risiko berbeda, sehingga jenis penangkal petir harus ditentukan berdasarkan analisis teknis, bukan sekadar tren atau klaim produk.

❓ Apakah semua jenis penangkal petir harus menggunakan grounding?

Ya. Semua jenis penangkal petir, baik Franklin, Faraday, maupun ESE, wajib menggunakan sistem grounding yang baik agar energi petir dapat dibuang ke tanah dengan aman.

❓ Standar apa yang mengatur penggunaan penangkal petir?

Penggunaan penangkal petir diatur oleh standar seperti SNI 03-7015-2004, IEC 62305, dan NFPA 780 untuk memastikan sistem proteksi petir aman dan efektif.

❓ Bagaimana cara menentukan jenis penangkal petir yang tepat?

Penentuan jenis penangkal petir dilakukan melalui analisis risiko sambaran petir, mempertimbangkan tinggi bangunan, bentuk atap, lingkungan sekitar, dan fungsi bangunan.
