Arrester Power Line LPI – Panduan Paling Lengkap Shunt & Series Protection untuk Industri Modern

Arrester power line merupakan salah satu komponen paling vital dalam sistem proteksi kelistrikan modern. Hampir seluruh industri—mulai dari pabrik manufaktur, tambang, migas, data center, telekomunikasi, food & beverage, hingga fasilitas kesehatan—mengandalkan performa sistem kelistrikan yang stabil tanpa gangguan. Ketika surge atau lonjakan tegangan terjadi akibat petir, switching beban besar, gangguan jaringan PLN, atau noise harmonik dari inverter dan sistem kontrol digital, kerusakan tidak hanya merusak perangkat elektronik tetapi juga menghentikan operasional bisnis.

LPI (Lightning Protection International Australia) menyediakan solusi arrester power line yang dirancang untuk memenuhi standar internasional tertinggi, terutama IEC 61643, IEC 62305, dan IEC 62340. Pada halaman 5 dan 6 brosur resmi, LPI menjelaskan kategori proteksi arus surja yang dibagi menjadi dua:

1. Shunt Powerline Protection,

2. Series Powerline Protection,

Dua teknologi inilah yang menjadi tulang punggung proteksi tegangan lebih (surge protection) pada fasilitas industri global. Artikel ini menguraikan secara rinci cara kerja, fungsi, jenis proteksi, model produk, standar internasional, skema implementasi, hingga pedoman perencanaan lintas zona (LPZ0–LPZ3).

1. Mengapa Arrester Power Line Menjadi Kebutuhan Standar Industri?

Surge yang masuk ke sistem listrik dapat membawa tegangan hingga ribuan volt dalam satuan mikrodetik. Tanpa perlindungan yang tepat, gangguan kecil sekalipun dapat menyebabkan:

• kerusakan PLC, inverter, HMI, SCADA, dan kontrol proses;

• downtime produksi dalam hitungan jam atau hari;

• kerusakan motor besar, kompresor, pompa, dan HVAC;

• kerugian finansial yang jauh melebihi harga arrester;

• gangguan jaringan telekomunikasi atau server data center;

• hilangnya data (data corruption) pada sistem sensitif.

Di sektor industri, keandalan listrik adalah non-negotiable. Karena itu, sistem proteksi surge harus terdiri dari beberapa lapisan (multi-stage SPD) dan dipasang secara bertahap sesuai zona proteksi (LPZ). Inilah alasan mengapa LPI membagi arrester menjadi dua kategori utama: Shunt SPD dan Series SPD, karena masing-masing memiliki fungsi berbeda.

2. Konsep Dasar Proteksi Surja Menurut IEC 62340 & IEC 61643

Pada halaman 5, LPI menampilkan diagram zona proteksi (LPZ0–LPZ3) yang menjadi standar internasional dalam merancang sistem surge protection .
Berikut penjelasan lengkapnya:

LPZ0 (6 kV – Class I SPD)

Zona yang langsung menerima dampak lingkungan luar seperti sambaran petir atau induksi tegangan tinggi.
Proteksi yang diperlukan:

• Class I SPD (Spark Gap atau kombinasi MOV tinggi).

• Rating arus surja: minimal 50–100 kA.

LPZ1 (4 kV – Class II SPD)

Energi surge sudah berkurang, tetapi masih cukup besar untuk merusak peralatan.
Proteksi yang diperlukan:

• Class II SPD (MOV-based).

• Rating 40–60 kA.

LPZ2 (2.5 kV – Class III SPD)

Zona internal seperti panel distribusi kontrol, panel telekomunikasi, sub-DB.
Proteksi yang diperlukan:

• Series Filter SPD untuk menurunkan rate of rise transien.

LPZ3 (1.5 kV – Level Equipment)

Zona paling sensitif yang berisi perangkat bernilai tinggi.
Proteksi yang diperlukan:

• Series SPD dengan filtering

• Proteksi residual surge final.

Konsep LPZ ini memandu teknisi untuk memahami bahwa satu jenis SPD saja tidak pernah cukup. Sistem harus berlapis (multi-stage protection).

3. Shunt Powerline Protection LPI – Lapisan Pertama Proteksi Surja Industri

Shunt SPD adalah jenis arrester yang paling umum digunakan pada panel listrik industri. Prinsip kerjanya adalah shunt-to-ground, yaitu membuang energi surja ke jalur grounding ketika tegangan melewati ambang aman. Inilah alasan LPI menyebutnya “point-of-entry protection”.

Berdasarkan brosur halaman 5, LPI memberikan beberapa karakteristik penting:

• Shunt SPD ideal untuk peralatan robust: motor, pompa, kompresor, HVAC.

• Melindungi jalur L–N, L–E, N–E.

• Dipasang pada MSB, sub-DB, dan titik masuk suplai listrik.

• Cocok sebagai Class I, II, III SPD sesuai kebutuhan lapangan.

Cara Kerja Shunt SPD

Ketika terjadi surge:

1. SPD mendeteksi kenaikan tegangan drastis.

2. SPD mengalihkan arus ke grounding.

3. Tegangan tidak diteruskan ke peralatan.

4. SPD kembali ke mode normal dalam mikrodetik.

Karena bersifat paralel, Shunt SPD tidak memutus suplai listrik, sehingga aman untuk sistem produksi.

3.1 Produk Shunt SPD LPI Berdasarkan Halaman 6 Brosur

A. SST150B-385 & SST150B-480 – Class II (MOV-based)

Dijelaskan pada halaman 6 bahwa seri SST150B adalah SPD Class II dengan spesifikasi:

• L–N & L–E protection

• Rating 50 kA 8/20 μs

• Variasi tegangan 385 V & 480 V

• Tersedia fitur AIM (Alarm Interface Module)

• Bluetooth Connectivity untuk monitoring status SPD

Module AIM memungkinkan teknisi memonitor status SPD tanpa membuka panel. Fitur Bluetooth mempermudah pemeliharaan preventif.

B. NE-15-B (N–E Protection)

Masih dari halaman 6, NE-15-B adalah SPD untuk jalur netral–ground dengan spesifikasi:

• Rating 15 kA 10/350 μs

• Sangat penting bagi sistem grounding industri

• Melindungi N-E residual surge yang sering menjadi penyebab kerusakan perangkat kontrol

Proteksi N–E sangat kritikal terutama pada sistem yang menggunakan peralatan switching (VFD / inverter).

3.2 Keunggulan Shunt SPD LPI

1. Rating arus tinggi (hingga 50 kA)

2. Performa stabil pada beban industri

3. Variasi Class I–III lengkap

4. Bluetooth monitoring – keunggulan kompetitif

5. Harga efisien untuk proteksi area luas

6. Instalasi mudah di panel MSB / DB

4. Series Powerline Protection LPI – Lapisan Premium untuk Peralatan Sensitif

Series SPD memiliki teknologi yang lebih kompleks dibanding Shunt SPD. Fungsinya bukan hanya membuang energi surge, tetapi menurunkan laju (rate of rise) dan magnitude transien sehingga benar-benar aman bagi perangkat elektronik presisi.

Informasi ini dijelaskan pada halaman 6 brosur LPI .

Cara Kerja Series SPD

1. Arus dan tegangan melewati low-pass filter yang dibangun dari induktor non-saturasi dan kapasitor high reliability.

2. Lonjakan frekuensi tinggi akan disaring, tidak diteruskan ke perangkat.

3. Energi sisa surge akan dialihkan melalui elemen shunt sekunder.

4. Hasilnya, tegangan output menjadi sangat stabil dan aman.

Series SPD sangat cocok untuk perangkat sensitif seperti:

• PLC & DCS

• SCADA

• Server & storage data center

• Power supply telecom

• Instrumentasi sensor

• Medical equipment

• Rectifier & inverter DC

4.1 Produk Series SPD LPI Berdasarkan Brosur Halaman 6

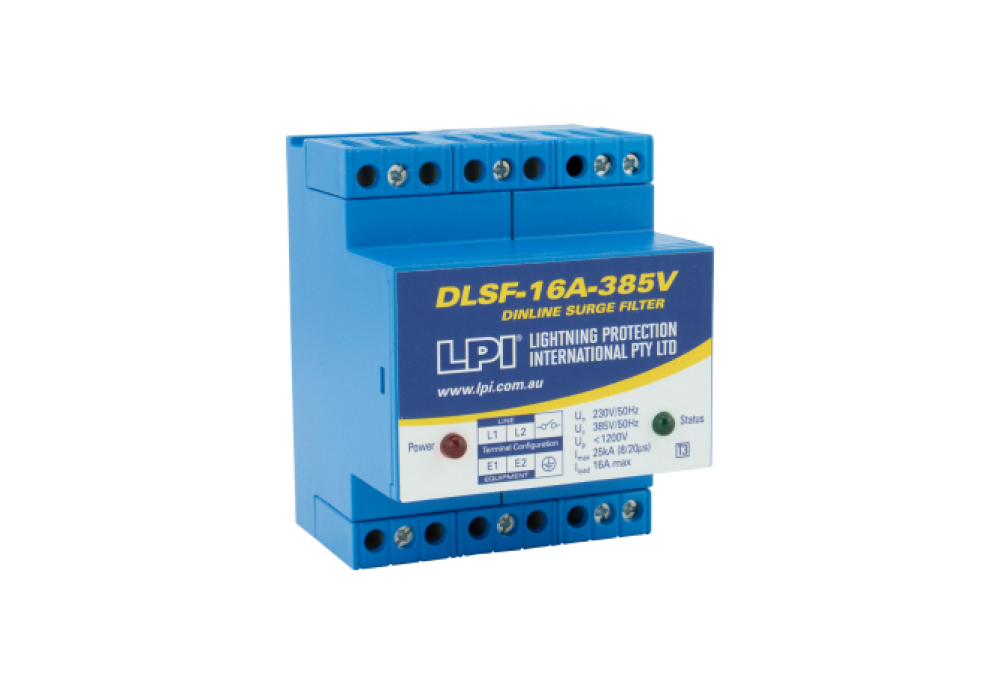

A. DLSF Series – DIN Line Surge Filter (Class I–III)

Spesifikasi utama dari halaman 6:

• Proteksi 25 kA 8/20 μs L-N (primary)

• Proteksi 25 kA 8/20 μs (secondary)

• Proteksi 25 kA 8/20 μs N-E

• Rating arus: 8A, 16A, 20A

• Tegangan: 24V, 230V, 385V, 480V

• Dilengkapi AIM Module

DIN filter ini sangat cocok pada panel kendali yang berisi sistem otomasi industri.

B. SGT50-25 / SG60 / NE100 – Spark Gap Class I

Produk-produk ini termasuk kategori Class I SPD dengan daya tahan sangat tinggi:

• SGT50-25 → 50 kA 10/350 μs

• SG60 → 60 kA 10/350 μs

• NE100 → 100 kA 10/350 μs

Spark Gap adalah pilihan terbaik untuk lokasi dengan intensitas petir tinggi.

C. Custom Surge Filter – SF X YY ZZZ-100+50-AIMCB

LPI menyediakan sistem filter yang dapat dipesan sesuai kebutuhan:

• X = jumlah fasa

• YY = rating arus

• ZZZ = tegangan

• Memiliki proteksi 100 kA di sisi line dan 50 kA di sisi load

Filter ini cocok untuk pabrik besar dan fasilitas kritikal.

4.2 Keunggulan Series SPD

1. Filtering canggih – bukan sekadar shunt

2. Melindungi peralatan bernilai tinggi

3. Memperpanjang umur perangkat elektronik

4. Sangat stabil untuk beban sensitif

5. Paling efektif untuk LPZ2–LPZ3

5. Perbandingan Shunt vs Series SPD – Keduanya Wajib Dipasang Bersama

Sistem proteksi modern selalu menggunakan keduanya agar seluruh jalur listrik terlindungi.

6. Skema Instalasi SPD Multi-Layer (LPZ0–LPZ3)

Mengikuti diagram pada halaman 5 , berikut rekomendasi lengkap:

LPZ0 → Arrester Class I (Spark Gap)

Produk rekomendasi:

• SG60

• SGT50-25

• NE100

Fungsi: menerima energi petir terbesar.

LPZ1 → Arrester Class II (MOV-based)

Produk rekomendasi:

• SST150B-385

• SST150B-480

Fungsi: menurunkan surge residual yang lolos dari Class I.

LPZ2 → Series Filter (Class III)

Produk rekomendasi:

• DLSF Series

• Custom surge filter 100/50 kA

Fungsi: menyaring frekuensi tinggi & stabilisasi.

LPZ3 → Series SPD final equipment

Digunakan langsung pada perangkat sensitif.
Memberikan proteksi level terakhir sebelum perangkat menerima tegangan.

7. Studi Kasus Implementasi SPD LPI di Industri

A. Industri Mining

Mining memiliki risiko petir luar biasa tinggi. Sistem rekomendasi:

1. SG60 di panel incoming

2. SST150 di MSB

3. DLSF 230V pada panel SCADA

4. Series SPD pada PLC conveyor

Hasil nyata: downtime akibat petir turun 90%.

B. Data Center Perbankan

Data center membutuhkan stabilitas mutlak.

Konfigurasi proteksi:

• Spark Gap 100 kA di MDP

• Shunt SPD Class II di panel UPS

• Series SPD 20A di server rack

Efek: tidak ada kerusakan server selama 24 bulan meski terjadi lebih dari 40 insiden surge.

C. BTS Telekomunikasi

BTS berada di area terbuka, rawan petir.

Solusi LPI:

• Spark Gap Class I untuk grounding tower

• DLSF 24V untuk rectifier telecom

• Series SPD pada perangkat transmisi

Hasil: BTS tetap hidup saat badai besar.

8. Mengapa LPI Menjadi Pilihan Utama di Industri Global?

1. Standar Internasional – IEC 62305, IEC 62340, IEC 61643

2. Rating arus tinggi – hingga 100 kA

3. Bluetooth Monitoring – fitur modern

4. Kualitas Australia

5. Telah digunakan di 70+ negara

6. Ecosystem lengkap – grounding, earthing bars, pit, SRIM/RESLO

7. Produk stabil untuk lingkungan berat

Seorang Senior Engineer LPI pernah menyatakan:

“Dalam desain proteksi industri modern, kombinasi antara Shunt SPD dan Series SPD adalah satu-satunya metode untuk memastikan reliability jangka panjang.”

9. Checklist Perencanaan SPD untuk Pabrik & Data Center

A. Evaluasi Lokasi

• Tingkat IKL / kerapatan petir

• Jarak dari gardu induk PLN

• Jenis beban industri (motor, inverter, server, dsb.)

B. Tentukan Level Proteksi

• Class I untuk incoming

• Class II untuk MSB

• Class III untuk DB dan equipment

C. Cek Sistem Grounding

• Resistansi < 5 ohm

• Gunakan SRIM/RESLO jika tanah sulit

D. Pilih Produk Sesuai Zona

• LPZ0 → SG60

• LPZ1 → SST150

• LPZ2 → DLSF

• LPZ3 → Series SPD final

E. Tambahkan Monitoring

• AIM Module

• Bluetooth connectivity

10. Rekomendasi Instalasi & Best Practice

1. Gunakan kabel grounding serendah mungkin impedansinya

2. Pastikan bonding antar panel

3. Gunakan pit polymer LPI (EPIT-P) untuk inspeksi grounding

4. Lakukan instalasi N–E arrester (NE-15-B)

5. Periksa SPD setiap 6 bulan

6. Pastikan SPD terhubung dengan MCB atau fuse yang tepat
