Bak Kontrol untuk Grounding Penangkal Petir: Fungsi, Manfaat, Spesifikasi & Standar Instalasi Profesional
Bak kontrol untuk grounding penangkal petir merupakan komponen penting dalam sistem proteksi petir modern. Meskipun sering dianggap sebagai elemen sederhana, fungsi bak kontrol sangat krusial dalam memastikan kinerja grounding tetap optimal, mudah diperiksa, mudah diukur, dan aman dalam jangka panjang. Pada sistem penangkal petir—baik jenis konvensional, Faraday, maupun ESE (Early Streamer Emission) seperti Evo Franklin, Prevectron, atau Viking—grounding adalah bagian paling vital yang menentukan apakah sambaran petir dapat diarahkan ke tanah dengan aman tanpa membahayakan struktur bangunan maupun peralatan elektronik sensitif.
Untuk itulah bak kontrol grounding digunakan, yaitu sebuah struktur kotak berbahan semen atau beton yang dirancang sebagai titik akses (inspection chamber) untuk memeriksa, mengukur, dan merawat instalasi grounding secara berkala. Artikel ini membahas secara lengkap fungsi, struktur, manfaat, hingga standar instalasi bak kontrol untuk sistem proteksi petir modern.
Apa Itu Bak Kontrol untuk Grounding Penangkal Petir?

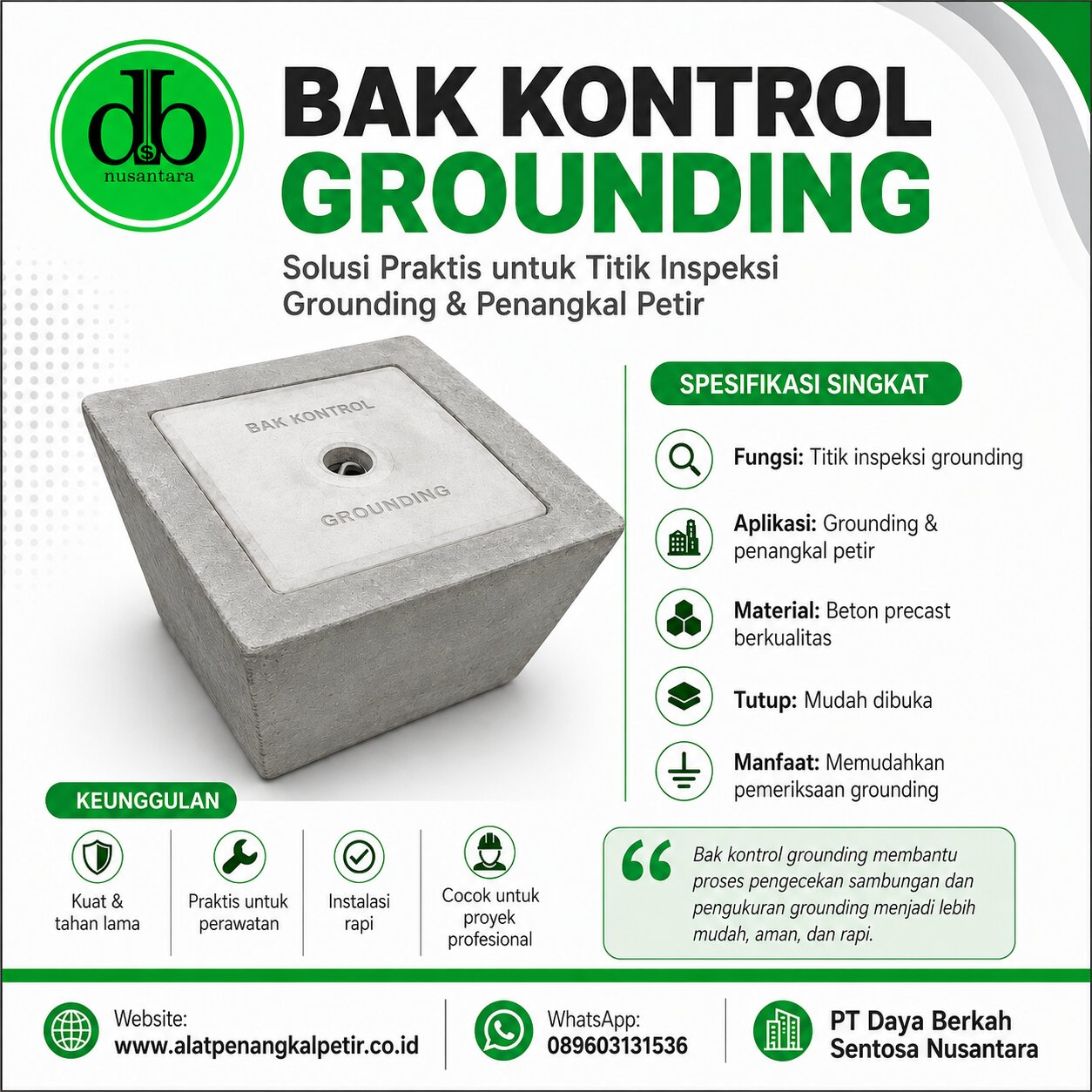

Bak kontrol grounding adalah bangunan kecil berbentuk kotak yang dipasang di atas grounding rod (ground rod, copper bonded rod, atau elektroda batang). Di dalam bak kontrol terdapat sambungan kabel grounding, clamp, uji resistansi, serta terminal bonding yang digunakan oleh teknisi saat melakukan pengecekan.
Fungsi utama bak kontrol grounding:
- Titik akses untuk pengukuran resistansi grounding
Menggunakan Earth Tester (Megger). - Perlindungan mekanis terhadap sambungan grounding
Agar tidak terkena air hujan langsung, lumpur, atau beban tanah. - Memudahkan perawatan berkala
Pemeriksaan clamp, kabel BC, dan ground rod menjadi lebih mudah. - Mengorganisir jalur grounding
Terutama untuk sistem proteksi petir bertingkat. - Tempat penyatuan grounding (bonding)
Grounding penangkal petir, grounding listrik, dan grounding peralatan. - Akses inspeksi untuk audit & sertifikasi
Sangat penting untuk proyek gedung, pabrik, hotel, data center, dan fasilitas publik.
Tanpa bak kontrol grounding, sistem proteksi petir sulit diperiksa, mudah rusak, dan tidak memenuhi standar instalasi internasional IEC 62305.
Mengapa Bak Kontrol Sangat Penting dalam Grounding Penangkal Petir?
Grounding memiliki fungsi untuk mengalirkan energi sambaran petir ke tanah dengan aman dan cepat. Sambaran petir bisa mencapai 30.000–200.000 ampere, sehingga grounding harus:
- Sangat kuat
- Memiliki resistansi rendah (0,5–5 Ohm)
- Stabil
- Tidak mudah korosi
- Mudah diperiksa
Tanpa bak kontrol, semua sambungan grounding akan tertimbun tanah, terperangkap air, atau rusak dalam beberapa tahun.
Fakta penting:
Performa proteksi petir 70% ditentukan oleh grounding, bukan oleh kepala petir.
Itulah mengapa bak kontrol semen menjadi komponen wajib.
Fungsi Teknis Bak Kontrol untuk Sistem Grounding
Berikut pembahasan teknis mengenai manfaat dan peran bak kontrol:
1. Memudahkan Pengukuran Resistansi Grounding
Pengukuran resistansi grounding adalah prosedur wajib. Nilainya harus berada pada:
- Grounding petir: 0,5 – 5 Ohm
- Grounding listrik: 1 – 5 Ohm
- Grounding peralatan sensitif: <1 Ohm
Bak kontrol memudahkan teknisi mengakses titik pengukuran tanpa menggali tanah.
2. Melindungi Sambungan Grounding dari Korosi
Sambungan kabel grounding—misalnya BC 50 mm, BC 70 mm, BC 95 mm—harus terlindungi dari:
- Air hujan
- Lumpur
- Serangga
- Akar tanaman
- Tekanan tanah
Bak kontrol semen menjaga area sambungan tetap kering dan aman.
3. Menjadi Titik Bonding Sistem Grounding
Pada proyek besar, grounding biasanya terbagi menjadi:
- Grounding Petir
- Grounding Panel Listrik
- Grounding Equipment
- Grounding Surge Protection Device
Semua dapat disatukan (bonding) dalam bak kontrol dengan standar aman.
4. Akses Perawatan Grounding Tahunan
Setiap tahun grounding harus diperiksa:
- Kondisi clamp
- Kondisi kabel
- Nilai resistansi
- Tingkat korosi ground rod
- Kedalaman tanah tertutup
Tanpa bak kontrol, pemeriksaan menjadi tidak mungkin dilakukan.
5. Memenuhi Syarat Audit K3, PLN, dan Sertifikasi
Instansi yang mewajibkan adanya bak kontrol grounding:
- PLN
- Dinas PU
- Kontraktor MEP
- Konsultan proteksi petir
- Pabrik dan kawasan industri
- Hotel bintang 4–5
- Mall & perkantoran
Bak kontrol adalah standar.
Kelebihan Bak Kontrol dari Semen untuk Grounding Penangkal Petir
1. Sangat Kuat dan Tahan Tekanan Tanah
Bak beton lebih kuat dibanding:
- Bak plastik
- Bak fiberglass
Tidak mudah bergeser meski terkena tekanan tanah atau kendaraan.
2. Tahan Lama
Umur pakai 10–30 tahun, jauh lebih tahan dibanding bak plastik yang mudah pecah.
3. Tidak Mudah Terangkat oleh Air
Untuk daerah rawan banjir, bak kontrol semen lebih stabil.
4. Biaya Ekonomis
Harga bak kontrol semen jauh lebih murah daripada box fiber industrial.
5. Mudah Dibuat Custom
Ukuran paling umum:
| Ukuran | Jenis Proyek |
|---|---|
| 30×30 | Rumah kecil |
| 40×40 | Ruko & kantor |
| 50×50 | Pabrik, gudang |
| 60×60 | Industri besar |
| 80×80 | Grounding grid |
Dengan demikian bak kontrol dapat disesuaikan dengan spesifikasi grounding.
Spesifikasi Teknis Bak Kontrol Grounding
Berikut spesifikasi bak kontrol semen profesional untuk sistem grounding:
1. Material
- Semen Portland
- Pasir cor
- Batu split
- Tulangan besi (opsional)
2. Ketebalan Dinding
- 8–10 cm untuk rumah
- 10–15 cm untuk komersial
- 15–20 cm untuk industri
3. Kedalaman
40–80 cm tergantung panjang ground rod.
4. Tutup Bak Kontrol
- Tutup beton
- Tutup cor besi
- Tutup baja
Standar industri biasanya menggunakan tutup besi cor karena lebih kuat dan aman.
Jenis-Jenis Bak Kontrol Grounding
1. Bak Kontrol Grounding Tunggal
Dipakai untuk rumah & ruko.
2. Bak Kontrol Grounding Jaringan
Memiliki 2–6 lubang bonding.
3. Bak Kontrol Ground Grid
Untuk pabrik dan area industri luas.
4. Bak Kontrol Integrated
Menggabungkan grounding petir + panel + listrik dalam satu box.
Standar Instalasi Bak Kontrol untuk Grounding Penangkal Petir
1. Lokasi Pemasangan
- Jauh dari sumber air
- Mudah diakses
- Tidak mengganggu landscape
- Dekat panel induk (optional)
2. Kedalaman Grounding
Ground rod biasanya ditanam:
- 2 m
- 3 m
- 6 m
- 9 m (industrial)
3. Posisi Sambungan
Sambungan harus:
- Naik ke bak kontrol
- Menggunakan clamp kuningan
- Tidak terendam air
4. Pengukuran Resistansi
Gunakan:
- Earth Tester 3 Pole
- Earth Tester 4 Pole
Nilai yang baik: 0,5–5 Ohm.
Aplikasi Bak Kontrol Grounding di Lapangan
1. Penangkal Petir Gedung Bertingkat
Sebagai titik uji grounding ESE / konvensional.
2. Pabrik Industri
Grounding mesin, panel listrik, hingga proteksi petir.
3. Tower Telekomunikasi
Wajib ada untuk audit tahunan.
4. PLTS (Solar Farm)
Grounding panel + grounding petir harus dibedakan namun bisa dibonding pada bak kontrol.
5. SPBU
Standar instalasi wajib untuk keamanan tanker dan dispenser.
6. Rumah Tinggal
Meningkatkan keamanan sistem proteksi petir & panel MCB.
Tips Memilih Bak Kontrol Grounding Berkualitas
- Pilih bak kontrol dari semen yang tebal & kokoh
- Tutup harus kuat, minimal beton bertulang
- Pastikan terdapat ruang kerja untuk teknisi
- Lebar minimal 40×40 cm
- Pastikan akses mudah untuk pengukuran resistansi
Kesimpulan Singkat (Tanpa menulis “kesimpulan”)
Bak kontrol untuk grounding penangkal petir adalah komponen wajib dalam instalasi penangkal petir. Fungsi bak kontrol sangat vital dalam memastikan grounding dapat diperiksa, diukur, dan dijaga performanya selama bertahun-tahun. Tanpa bak kontrol, sistem proteksi petir tidak dapat diaudit dan risiko kerusakan bangunan meningkat. Dengan memilih bak kontrol semen yang kuat, tebal, dan sesuai standar, instalasi penangkal petir akan bekerja lebih aman, stabil, dan tahan lama.
