V25-B+C 3+NPE 280 V: Arrester Kombinasi Type 1+2 untuk Perlindungan Petir dan Lonjakan Tegangan

1. Pengantar: Pentingnya Perlindungan Terpadu terhadap Petir dan Lonjakan Tegangan

Dalam sistem kelistrikan modern—baik di rumah tinggal, gedung perkantoran, hingga fasilitas industri—ancaman petir dan lonjakan tegangan (surge) tidak bisa dianggap sepele. Sambaran petir langsung maupun tidak langsung dapat menyebabkan kerusakan pada peralatan elektronik sensitif, gangguan jaringan, bahkan kebakaran.

Untuk mencegah hal itu, dibutuhkan sistem proteksi petir terpadu, di mana arrester kombinasi tipe 1+2 seperti V25-B+C 3+NPE 280 V dari OBO berperan penting sebagai garis pertahanan pertama sekaligus kedua.

Produk ini mampu menahan arus sambaran petir sekaligus meredam lonjakan tegangan akibat switching atau gangguan jaringan, menjadikannya solusi ideal untuk perlindungan komprehensif sistem distribusi daya.

---

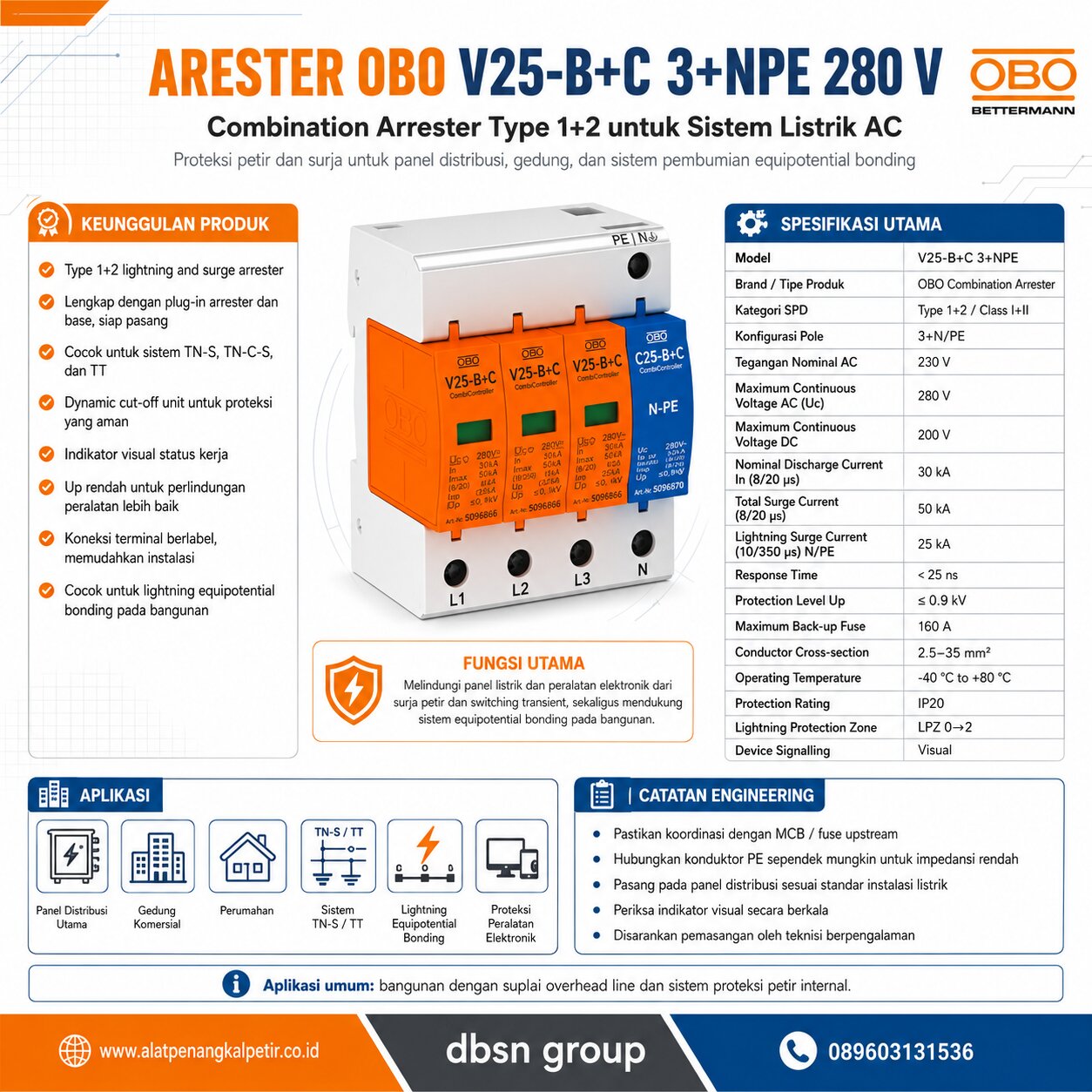

2. Mengenal Produk: V25-B+C 3+NPE 280 V dari OBO

V25-B+C 3+NPE 280 V merupakan combination arrester type 1+2 (class I+II) yang dikembangkan oleh OBO Bettermann, salah satu produsen terkemuka dalam teknologi proteksi petir dan lonjakan tegangan.

Perangkat ini hadir dalam bentuk unit lengkap siap pasang (plug-in arrester + base), sehingga memudahkan instalasi di panel distribusi utama (main distribution board). Dengan kemampuan tegangan proteksi < 0,9 kV, V25-B+C 3+NPE 280 V mampu menjaga kestabilan sistem bahkan pada kondisi sambaran petir besar.

---

3. Fungsi Utama dan Prinsip Kerja

Arrester kombinasi tipe 1+2 memiliki dua fungsi utama:

1. Sebagai penangkal arus petir (Lightning Current Arrester – Type 1)
   Berfungsi menyalurkan energi besar akibat sambaran petir langsung menuju sistem pembumian tanpa merusak perangkat elektronik di dalam bangunan.

2. Sebagai pelindung lonjakan tegangan (Surge Arrester – Type 2)
   Melindungi sistem dari lonjakan tegangan akibat switching, induksi, atau gangguan jaringan internal.

V25-B+C 3+NPE bekerja dengan zinc oxide varistor (MOV) yang secara otomatis mengalihkan arus berlebih ke tanah saat terjadi lonjakan. Setelah tegangan kembali normal, varistor memulihkan konduktivitas semula, menjadikannya sistem yang responsif dan otomatis tanpa memutus suplai listrik.

---

4. Spesifikasi Teknis Unggulan

Berdasarkan lembar data teknis, berikut fitur utama dari V25-B+C 3+NPE 280 V (Item No. 5094463)

V25-B+C_3+NPE-5094463-en_GB

:

Spesifikasi tersebut menunjukkan bahwa arrester ini tidak hanya mampu menangani arus besar dari sambaran petir, tetapi juga memberikan perlindungan reaktif cepat terhadap spike tegangan mikro-detik yang sering merusak sistem kontrol, PLC, inverter, maupun peralatan elektronik lainnya.

---

5. Keunggulan V25-B+C 3+NPE 280 V dibanding Produk Lain

Berikut sejumlah keunggulan yang membuat produk ini menonjol di kelasnya:

a. Kombinasi Proteksi Type 1 + 2

Memberikan proteksi ganda terhadap sambaran langsung dan tidak langsung, menjadikannya solusi lengkap tanpa perlu dua perangkat terpisah.

b. Plug-in System dan Visual Indicator

Modul arrester dapat dilepas-pasang tanpa melepas kabel utama, memudahkan perawatan dan penggantian. Indikator visual membantu teknisi mengetahui kondisi arrester secara langsung.

c. Varistor Non-Extinguishing

Menggunakan varistor zinc oxide tertutup (encapsulated) yang tahan terhadap panas tinggi tanpa risiko terbakar atau meledak, memastikan keselamatan sistem.

d. Universal untuk TN-S dan TT System

Dapat diterapkan di berbagai jenis sistem grounding sehingga fleksibel untuk proyek hunian, industri, maupun komersial.

e. Desain Kompak dan Rapi

Lebar hanya 4 modul (17,5 mm × 4), ideal untuk panel distribusi dengan ruang terbatas tanpa mengorbankan kinerja.

---

6. Aplikasi di Lapangan

OBO V25-B+C 3+NPE banyak diaplikasikan pada:

• Bangunan hunian dan apartemen
  Sebagai proteksi utama di panel distribusi utama rumah dari sambaran petir eksternal dan lonjakan tegangan internal.

• Gedung komersial dan kantor
  Melindungi perangkat sensitif seperti komputer, server, sistem CCTV, dan BAS (Building Automation System).

• Pabrik dan area industri
  Menjaga sistem kontrol, PLC, dan motor inverter agar tidak rusak oleh tegangan transien.

• Sistem panel surya (PV system)
  Digunakan untuk proteksi DC dan AC sisi inverter, menjaga keandalan sistem energi terbarukan terhadap gangguan cuaca ekstrem.

• Infrastruktur publik
  Seperti rumah sakit, sekolah, dan bandara yang membutuhkan kontinuitas pasokan listrik tinggi.

---

7. Cara Instalasi dan Pemeliharaan

Pemasangan arrester kombinasi harus dilakukan oleh teknisi bersertifikat dengan memperhatikan standar IEC 61643-11 dan SNI IEC 61643.

Langkah umum instalasi:

1. Pilih lokasi pemasangan: biasanya di panel distribusi utama (MDB) setelah MCB utama.

2. Pastikan sistem grounding berkualitas: tahanan bumi maksimal ≤ 10 Ω.

3. Gunakan kabel pendek dan lurus: agar induktansi rendah dan arus petir mengalir efisien ke tanah.

4. Hubungkan arrester sesuai diagram: L1-L2-L3-N-PE sesuai sistem TN-S atau TT.

5. Periksa indikator visual: warna hijau menunjukkan normal, merah berarti modul perlu diganti.

Pemeliharaan rutin dilakukan setiap 6–12 bulan untuk memastikan kinerja optimal, terutama di area dengan intensitas petir tinggi.

---

8. Integrasi dengan Sistem Proteksi Petir Eksternal

Perlindungan maksimal dicapai bila V25-B+C 3+NPE diintegrasikan dengan sistem penangkal petir eksternal, seperti ESE Dynasphere, LPI Stormaster, atau Erico System 3000.

Kombinasi antara arrester (proteksi internal) dan sistem penangkal petir (proteksi eksternal) memastikan energi petir tersalur aman dari udara hingga tanah tanpa merusak peralatan dalam bangunan.

---

9. Kesimpulan: Solusi Andal untuk Proteksi Menyeluruh

OBO V25-B+C 3+NPE 280 V bukan sekadar arrester biasa, melainkan sistem perlindungan terpadu yang menggabungkan kecepatan respon tinggi, daya tahan besar, dan kemudahan instalasi.

Dengan dukungan fitur plug-in, indikator visual, serta kompatibilitas luas, produk ini menjadi pilihan tepat untuk insinyur listrik, kontraktor, maupun pemilik gedung yang menginginkan perlindungan total terhadap petir dan surge.

Melalui pemasangan yang benar dan perawatan rutin, Anda dapat memastikan sistem listrik tetap aman, efisien, dan berumur panjang—baik untuk hunian, bisnis, maupun industri energi modern.
