Perencanaan proteksi petir menjadi fondasi utama dalam melindungi manusia, bangunan, dan peralatan modern dari risiko sambaran petir. Di banyak kasus lapangan, kerusakan besar justru tidak selalu disebabkan oleh sambaran langsung ke struktur, melainkan oleh arus lebih (overcurrent), induksi elektromagnetik, serta perbedaan potensial tanah (ground potential rise) yang menjalar ke sistem listrik dan data. Peralatan elektronik sensitif, sistem kontrol industri, hingga infrastruktur IT sering kali menjadi korban meskipun bangunan terlihat “sudah dipasang penangkal petir”.

Sudut pandang yang semakin diterima di dunia engineering adalah bahwa perencanaan sejak awal jauh lebih efektif, ekonomis, dan aman dibanding perbaikan setelah sistem gagal. Biaya downtime, risiko keselamatan personel, serta klaim asuransi yang kompleks sering kali bermula dari satu kesalahan desain di tahap awal. Karena itu, memahami tahapan perencanaan proteksi petir secara menyeluruh menjadi kebutuhan, bukan opsi.

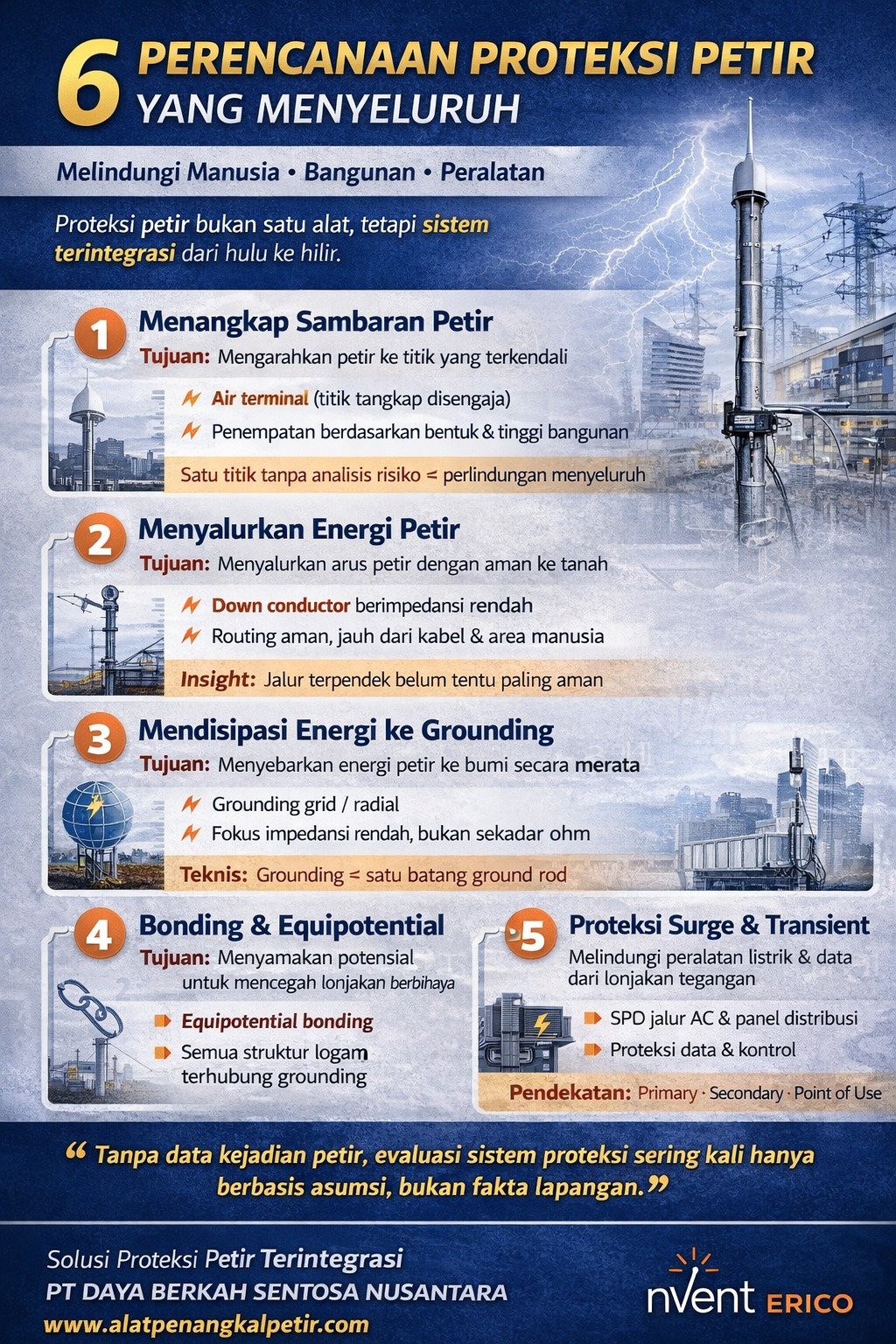

6 Perencanaan untuk Proteksi Petir yang Menyeluruh

Perencanaan proteksi petir tidak boleh dipahami sebagai pemasangan satu komponen saja. Ia merupakan sistem terintegrasi yang saling bergantung, mulai dari penangkapan sambaran hingga penyaluran energi secara aman ke tanah. Berikut tahapan perencanaan yang paling mendasar dan sering menentukan keberhasilan sistem.

1. Menangkap Sambaran Petir ke Titik yang Terkontrol

Tujuan utama sistem proteksi petir adalah menyediakan titik tangkap yang disengaja dan terkendali. Petir pada dasarnya akan mencari jalur dengan impedansi paling rendah menuju tanah. Jika bangunan tidak menyediakan titik tangkap yang jelas, sambaran dapat terjadi di lokasi acak seperti sudut atap, antena, atau struktur logam yang tidak direncanakan.

Konsep air terminal (terminal udara) hadir untuk menjawab kebutuhan ini. Air terminal dirancang sebagai titik preferensial tempat petir “diundang” untuk menyambar, sehingga energi dapat diarahkan ke jalur yang sudah dikendalikan. Penempatan air terminal tidak bisa dilakukan sembarangan. Bentuk, tinggi, dan kompleksitas bangunan sangat memengaruhi efektivitasnya.

Pendekatan lama yang masih sering ditemui adalah mengandalkan satu titik air terminal tanpa analisis risiko. Kesalahan ini kerap terjadi pada gedung bertingkat atau struktur dengan banyak level dan perbedaan ketinggian. Dalam praktik modern, pendekatan seperti ini dianggap tidak memadai.

Pendekatan yang lebih mutakhir menggunakan metode perencanaan berbasis volume proteksi, di mana zona perlindungan ditentukan berdasarkan karakteristik fisik bangunan dan tingkat risiko sambaran. Metode ini membantu engineer memastikan bahwa seluruh area kritis berada dalam zona perlindungan yang memadai, bukan sekadar “terlihat ada penangkal petir”.

Seorang pakar proteksi petir pernah menegaskan, “Air terminal yang ditempatkan tanpa analisis geometri bangunan ibarat payung bocor—ada, tetapi tidak melindungi saat dibutuhkan.” Pernyataan ini menggambarkan pentingnya perencanaan berbasis data dan metode, bukan asumsi.

2. Menyalurkan Energi Petir Melalui Jalur yang Aman

Setelah sambaran petir ditangkap, tantangan berikutnya adalah menyalurkan energi petir ke tanah dengan aman. Di sinilah peran down conductor menjadi sangat krusial. Down conductor berfungsi sebagai jalur utama bagi arus petir untuk bergerak dari air terminal menuju sistem grounding.

Kesalahan umum yang sering terjadi adalah menganggap down conductor cukup “turun ke tanah” secepat mungkin. Padahal, arus petir memiliki karakteristik impuls yang sangat cepat dengan tegangan tinggi. Jika jalur penyaluran tidak direncanakan dengan baik, risiko side flashing dan tegangan induksi meningkat drastis. Side flashing dapat menyebabkan loncatan listrik ke struktur bangunan, pipa, kabel, atau peralatan di sekitarnya.

Insight penting yang perlu dipahami adalah bahwa jalur terpendek belum tentu paling aman. Routing konduktor yang terlalu dekat dengan jalur kabel listrik, data, atau area kerja manusia justru meningkatkan risiko bahaya. Jalur penyaluran harus direncanakan agar:

• Memiliki impedansi serendah mungkin

• Menjaga jarak aman dari sistem lain

• Menghindari tikungan tajam yang meningkatkan induktansi

Routing konduktor yang baik secara langsung berpengaruh pada keselamatan struktur dan personel. Dalam banyak proyek industri, perencanaan jalur down conductor bahkan dilakukan bersamaan dengan desain arsitektur dan mekanikal untuk meminimalkan konflik instalasi.

Pendekatan sistematis seperti ini sejalan dengan praktik yang diterapkan oleh produsen global seperti nVent ERICO, yang menekankan bahwa penyaluran energi petir harus diperlakukan sebagai proses terkontrol, bukan sekadar koneksi fisik.

Sebagai rujukan lanjutan, pembahasan mendalam mengenai hubungan antara jalur penyaluran dan sistem pembumian dapat dibaca pada artikel pendukung berikut: [TULIS JUDUL ARTIKEL PENDUKUNG 1]. Internal link ini membantu memperkuat pemahaman bahwa setiap tahap proteksi petir saling terkait.

Dalam konteks bangunan modern yang sarat teknologi, kegagalan pada tahap penyaluran energi sering kali berdampak lebih luas dibanding sambaran langsung. Gangguan sistem kontrol, kerusakan sensor, hingga kegagalan jaringan data kerap berawal dari induksi tegangan yang tidak dikelola dengan baik. Karena itu, perencanaan down conductor harus dipandang sebagai bagian strategis dari manajemen risiko, bukan sekadar komponen instalasi.

Pendekatan yang matang pada dua tahap awal—menangkap sambaran dan menyalurkan energi—akan menentukan efektivitas tahap-tahap berikutnya dalam sistem proteksi petir. Tanpa fondasi ini, komponen lain seperti grounding, bonding, dan proteksi surge tidak akan bekerja optimal. Inilah alasan mengapa perencanaan proteksi petir selalu dimulai dari pemahaman risiko dan desain jalur energi yang benar, dan pada akhirnya kembali pada prinsip dasar perencanaan proteksi petir.

Perencanaan proteksi petir tidak akan pernah efektif jika energi petir yang sudah ditangkap dan disalurkan tidak benar-benar didisipasikan dengan aman ke tanah. Pada tahap inilah banyak sistem terlihat “lengkap” di atas kertas, tetapi gagal di lapangan karena grounding dan bonding diperlakukan sebagai pekerjaan pelengkap, bukan elemen inti desain.

3. Mendisipasi Energi Petir ke Sistem Grounding

Grounding memiliki peran fundamental dalam sistem proteksi petir, yaitu menurunkan dan menyebarkan energi petir ke bumi secara aman. Arus petir yang sangat besar dan cepat harus dilepaskan ke tanah tanpa menimbulkan tegangan berbahaya di sekitar struktur. Jika sistem grounding tidak dirancang dengan benar, energi tersebut justru dapat “memantul” kembali ke bangunan dalam bentuk lonjakan tegangan.

Kesalahan persepsi yang paling sering ditemui adalah menganggap grounding cukup diwakili oleh nilai resistansi tanah yang rendah. Padahal, pada peristiwa petir, parameter yang jauh lebih menentukan adalah impedansi tanah, bukan sekadar resistansi statis. Impedansi mencerminkan respons tanah terhadap arus impuls frekuensi tinggi, seperti yang terjadi saat sambaran petir.

Perbedaan ini menjadi krusial karena:

• Resistansi tanah diukur pada arus rendah dan kondisi statis

• Arus petir bersifat impuls, berfrekuensi tinggi, dan berdurasi sangat singkat

• Tanah dengan resistansi rendah belum tentu memiliki impedansi rendah

Kondisi tanah sangat memengaruhi kinerja grounding. Tanah keras dan berbatu cenderung memiliki impedansi tinggi, sehingga sulit menyebarkan arus petir secara merata. Sebaliknya, tanah basah atau berlempung biasanya lebih konduktif, tetapi tetap memerlukan desain elektroda yang tepat agar distribusi arus tidak terpusat pada satu titik saja.

Distribusi arus petir yang tidak merata akan meningkatkan ground potential rise, yaitu kenaikan tegangan lokal di sekitar sistem grounding. Kondisi ini berbahaya karena dapat menimbulkan beda potensial antara dua titik yang secara fisik berdekatan, misalnya antara lantai dan struktur logam. Dari pengalaman lapangan, sistem grounding yang “sekadar memenuhi angka ohm” sering kali gagal saat diuji oleh sambaran petir nyata.

Grounding yang baik harus dipahami sebagai sistem penyebar energi, bukan sekadar satu batang ground rod. Grid grounding, radial grounding, atau kombinasi elektroda sering diperlukan agar arus petir menyebar luas dan tidak terkonsentrasi. Pendekatan ini sejalan dengan praktik yang dianjurkan oleh produsen global seperti nVent ERICO, yang menekankan pentingnya impedansi rendah dan distribusi arus merata.

Dalam banyak proyek industri, terlihat jelas bahwa investasi pada desain grounding sejak awal jauh lebih efektif dibanding penambahan elektroda setelah terjadi kegagalan. Sistem yang dirancang matang sejak awal cenderung stabil dalam jangka panjang dan lebih mudah diaudit. Untuk pembahasan teknis lanjutan mengenai desain grounding dan metode penyebaran arus petir, dapat dirujuk pada artikel pendukung berikut: [TULIS JUDUL ARTIKEL PENDUKUNG 2].

4. Bonding & Equipotential untuk Menghindari Lonjakan Tegangan

Jika grounding berfungsi membuang energi petir ke tanah, maka bonding dan equipotential berfungsi menyamakan potensial di seluruh bagian struktur. Banyak insiden berbahaya justru bukan disebabkan oleh arus petir yang besar, melainkan oleh perbedaan potensial antara dua titik yang seharusnya berada pada level tegangan yang sama.

Equipotential bonding adalah proses menghubungkan seluruh bagian logam, sistem grounding, dan jalur proteksi ke satu sistem referensi yang sama. Tujuannya sederhana tetapi krusial: menghilangkan beda tegangan saat terjadi sambaran petir atau lonjakan transien. Ketika semua elemen berada pada potensial yang sama, risiko loncatan listrik dan sengatan berbahaya dapat ditekan secara signifikan.

Dalam konteks keselamatan manusia, perbedaan potensial sangat berbahaya karena tubuh manusia dapat menjadi jalur penghubung antara dua titik dengan tegangan berbeda. Dari sudut pandang peralatan, lonjakan tegangan antar sistem yang tidak dibonding dengan baik dapat merusak elektronik sensitif, meskipun arus petir utama tidak melewati perangkat tersebut.

Kesalahan umum yang masih sering ditemukan di lapangan antara lain:

• Sistem grounding terpisah tanpa bonding yang memadai

• Struktur logam, pipa, atau rangka baja tidak terhubung ke sistem grounding

• Grounding listrik dan grounding proteksi petir dipisahkan tanpa analisis equipotential

Dalam praktik, pemisahan grounding tanpa bonding sering dilakukan dengan niat “menghindari gangguan”, padahal justru menciptakan risiko lonjakan tegangan yang lebih besar. Pengalaman menunjukkan bahwa sistem dengan bonding yang baik cenderung lebih stabil dan minim insiden, bahkan pada lingkungan dengan intensitas petir tinggi.

Pendekatan equipotential juga penting pada bangunan modern yang memiliki banyak sistem: listrik, data, kontrol, dan mekanikal. Tanpa bonding yang menyeluruh, setiap sistem berpotensi memiliki referensi tanah yang berbeda. Saat petir terjadi, perbedaan ini dapat menjadi jalur kerusakan yang tidak terduga.

Melihat banyaknya kegagalan sistem akibat bonding yang diabaikan, semakin jelas bahwa proteksi petir bukan sekadar soal “menangkap dan membuang” petir, tetapi menjaga seluruh struktur berada pada kondisi aman secara elektrik. Kombinasi grounding yang benar dan bonding yang menyeluruh akan membentuk fondasi proteksi yang kokoh, dan menjadi penentu keberhasilan tahap-tahap perencanaan berikutnya dalam perencanaan proteksi petir.

Perencanaan proteksi petir yang matang tidak berhenti pada penangkapan, penyaluran, dan pembuangan energi ke tanah. Pada bangunan modern yang sarat sistem listrik dan data, ancaman terbesar justru sering datang dari surge dan transient—lonjakan tegangan singkat yang merusak peralatan tanpa meninggalkan jejak fisik yang jelas. Karena itu, dua tahap lanjutan berikut menjadi penentu apakah sistem proteksi petir benar-benar bekerja sebagai sistem, bukan sekadar rangkaian komponen.

5. Proteksi Surge & Transient pada Jalur Listrik dan Data

Petir tidak selalu merusak lewat sambaran langsung. Dalam banyak kejadian, kerusakan terjadi akibat tegangan lebih terinduksi yang masuk melalui jalur listrik, panel distribusi, atau kabel data. Lonjakan ini bisa dipicu oleh sambaran petir di radius tertentu, switching beban besar, atau gangguan jaringan—cukup untuk melampaui ambang toleransi perangkat elektronik.

Di sinilah peran surge protective device (SPD) menjadi krusial. SPD dirancang untuk membatasi tegangan berlebih dan mengalihkan energi surge ke sistem grounding sebelum mencapai peralatan. Namun, efektivitas SPD sangat bergantung pada penempatan, kelas proteksi, dan koordinasi dengan sistem grounding dan bonding.

Area Proteksi Utama

• Jalur AC & panel distribusi: SPD di sisi incoming (main panel) menahan surge berenergi besar dari jaringan luar.

• Panel sub-distribusi: SPD sekunder mengurangi sisa lonjakan yang lolos dari tahap pertama.

• Sistem data & telekomunikasi: SPD khusus data melindungi Ethernet, RS485, dan jalur kontrol yang sangat sensitif.

Pendekatan yang disarankan adalah proteksi berlapis (layered protection):

1. Primary protection di titik masuk utilitas (service entrance).

2. Secondary protection di panel distribusi internal.

3. Point of use protection dekat peralatan kritikal (server, PLC, UPS).

Pendekatan berlapis ini memastikan bahwa energi surge “dipotong” bertahap, sehingga level tegangan yang mencapai peralatan tetap berada dalam batas aman. Tanpa lapisan ini, satu SPD saja sering kewalahan menghadapi variasi energi surge.

Koordinasi SPD dengan grounding & bonding tidak boleh diabaikan. SPD yang dipasang pada grounding berimpedansi tinggi akan kehilangan efektivitasnya karena jalur pembuangan energi tidak optimal. Selain itu, bonding yang buruk dapat menciptakan beda potensial antar panel—ironisnya memperbesar risiko kerusakan. Dalam praktik terbaik, jarak kabel penghubung SPD ke grounding dibuat sesingkat mungkin, dengan routing rapi dan sambungan berkualitas.

Untuk panduan teknis lanjutan mengenai pemilihan dan koordinasi SPD pada sistem listrik dan data, silakan rujuk artikel pendukung berikut: [TULIS JUDUL ARTIKEL PENDUKUNG 3]. Internal link ini membantu memastikan penerapan proteksi surge selaras dengan desain grounding dan bonding yang sudah dibahas sebelumnya.

Seorang praktisi proteksi kelistrikan merangkum pendekatan ini dengan lugas: “SPD yang tepat di tempat yang salah sama berbahayanya dengan tidak memasang SPD sama sekali.” Pernyataan tersebut menegaskan bahwa desain sistem lebih penting daripada sekadar spesifikasi produk.

6. Monitoring & Evaluasi Sistem Proteksi Petir

Tahap terakhir—yang sering diabaikan—adalah monitoring dan evaluasi. Banyak sistem proteksi petir dipasang, lalu “dilupakan” hingga terjadi insiden. Padahal, tanpa monitoring, evaluasi kinerja sistem sering kali hanya berbasis asumsi.

Monitoring menjawab pertanyaan penting:

• Seberapa sering sambaran terjadi?

• Apakah frekuensi meningkat dari waktu ke waktu?

• Apakah kejadian petir berkorelasi dengan gangguan peralatan?

Jawabannya hanya tersedia jika ada data historis kejadian petir. Data ini menjadi dasar audit keselamatan, perencanaan preventive maintenance, dan pengambilan keputusan berbasis risiko. Tanpa data, diskusi teknis berubah menjadi spekulasi.

Implementasi monitoring yang umum adalah pencatat kejadian petir (lightning event counter) yang dipasang pada jalur down conductor. Perangkat ini mencatat setiap event petir yang benar-benar mengalir ke sistem, sehingga memberikan bukti objektif tentang paparan petir pada fasilitas. Data tersebut kemudian dapat diintegrasikan ke sistem monitoring fasilitas—PLC, SCADA, atau BMS—untuk korelasi dengan alarm, trip, atau gangguan lain.

Integrasi ini membawa beberapa manfaat praktis:

• Audit keselamatan berbasis data: Memudahkan verifikasi efektivitas sistem proteksi.

• Preventive maintenance: Inspeksi difokuskan setelah event signifikan, bukan sekadar jadwal rutin.

• Manajemen risiko: Keputusan upgrade atau penambahan proteksi didukung tren kejadian nyata.

Sejalan dengan praktik global, produsen seperti nVent ERICO menekankan pentingnya pendekatan sistem dari hulu ke hilir—mulai dari penangkapan, penyaluran, pembuangan energi, proteksi surge, hingga monitoring. Pendekatan ini terbukti relevan untuk gedung bertingkat, industri proses, data center, dan infrastruktur publik yang menuntut keandalan tinggi.

Seorang ahli keselamatan infrastruktur menyatakan, “Tanpa data kejadian petir, evaluasi sistem proteksi sering kali hanya berbasis asumsi, bukan fakta lapangan.” Kutipan ini menegaskan bahwa monitoring bukan fitur tambahan, melainkan elemen inti dari manajemen proteksi petir modern.

Nilai Tambah Pendekatan Sistem

• Bukan produk tunggal: Keberhasilan ditentukan oleh integrasi antar komponen.

• Lintas sektor: Relevan untuk komersial, industri, IT, dan fasilitas energi.

• Berbasis praktik terbaik: Selaras dengan metodologi perencanaan global.

Dengan demikian, dua tahap terakhir ini menutup lingkaran desain: melindungi peralatan dari lonjakan yang “tak terlihat” dan memastikan kinerja sistem dapat diverifikasi dari waktu ke waktu. Semua kembali pada prinsip yang sama—perencanaan proteksi petir yang menyeluruh dan berbasis data, dari desain hingga operasi harian, demi keandalan jangka panjang dan keselamatan yang terukur, serta berujung pada praktik perencanaan proteksi petir yang berkelanjutan.
